Pot de Décantation / Filtre à Boue Dirtmag 1" de Thermador

Le pot de décantation (ou filtre à boue, pot à boue) DIRTMAG 545 recueille en continu les boues et impuretés de l'eau de chauffage. L'anneau magnétique amovible piège les particules métalliques en suspension. Séparation des particules jusqu'à 5µm. Le corps en matériaux de synthèse se monte facilement par un écrou tournant sur le té de pose en laiton, sur une conduite horizontale ou verticale.

Caractéristiques du pot de décantation / filtre à boue Dirtmag 545 de Thermador

Modèle à visser avec Té de montage en laiton 1" FF
Corps et couvercle en polymère chargé à 30% fibre de verre
Grille de filtration en polymère haute densité avec anneau magnétique (2 aimants de 2600 Gauss)

Pression maxi de fonctionnement : 3 bar
Plage de températures : 0 / 90°C
Fluide : eau, eau + glycol (% maxi 30)
Evacuation de l'air par un purgeur manuel
Les DIRTMAG sont équipés d'une vanne de chasse orientable, avec tétine.

Fonctionnement du filtre à boue Dirtmag 545 de Thermador

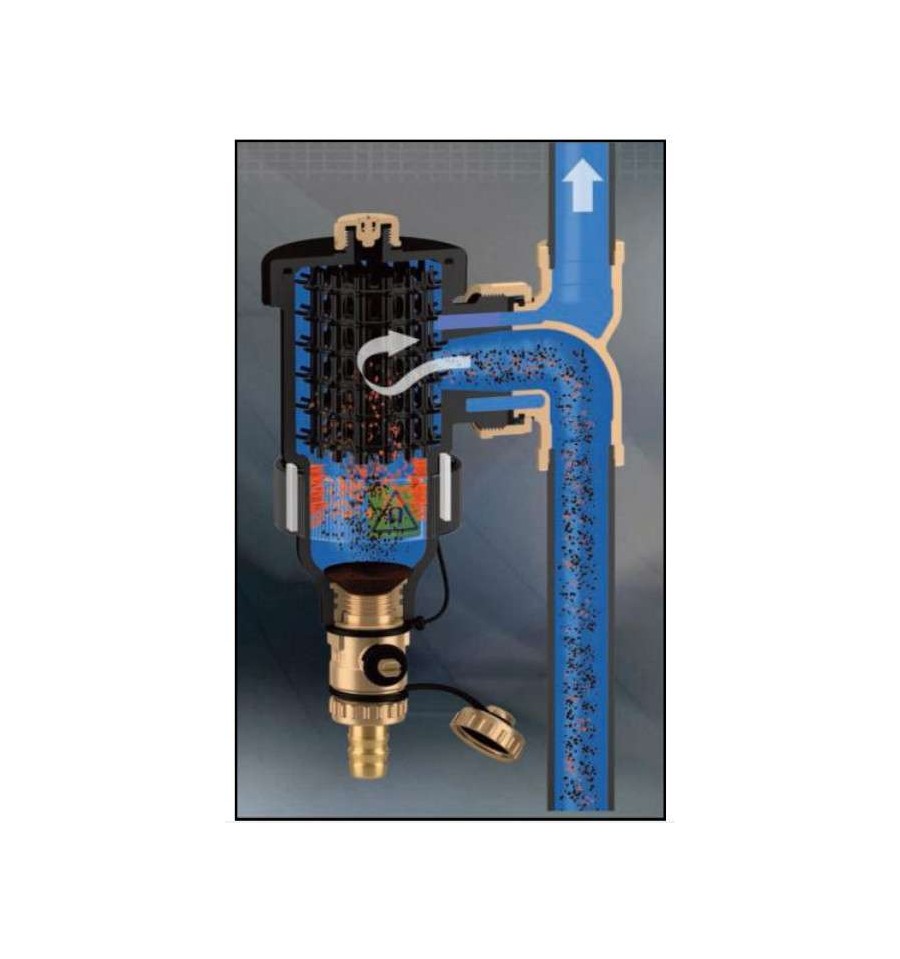

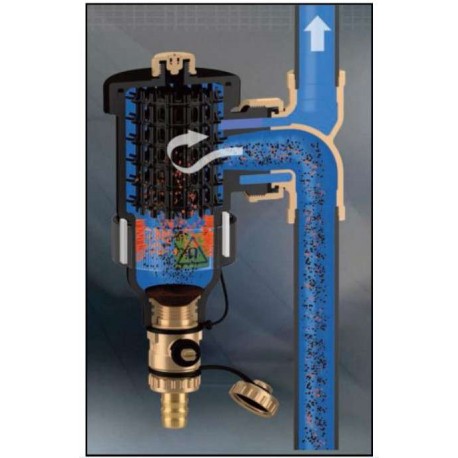

La vitesse du flux est ralentie à l'intérieur du corps, les particules en suspension sont séparées au contact de la grille intérieure et tombent au fond du bol.
Les particules métalliques sont piégées par les 2 aimants.
Les particules jusqu'à 5 µm sont arrétées
L'anneau portant les 2 aimants est amovible très facilement.
La chasse peut être faite lors du fonctionnement de l'installation.

Comment installer un pot de décantation Dirtmag de Thermador

Le té de montage permet une pose sur une conduite horizontale ou verticale, le sens de passage du flux est indiqué et doit être respecté.
L'écrou tournant permet un montage simple et rapide sans risque d'erreur, avec un joint d'étanchéité fourni.
La clé de montage est fournie.
