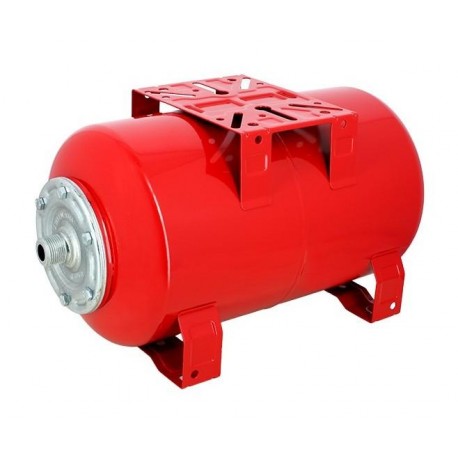

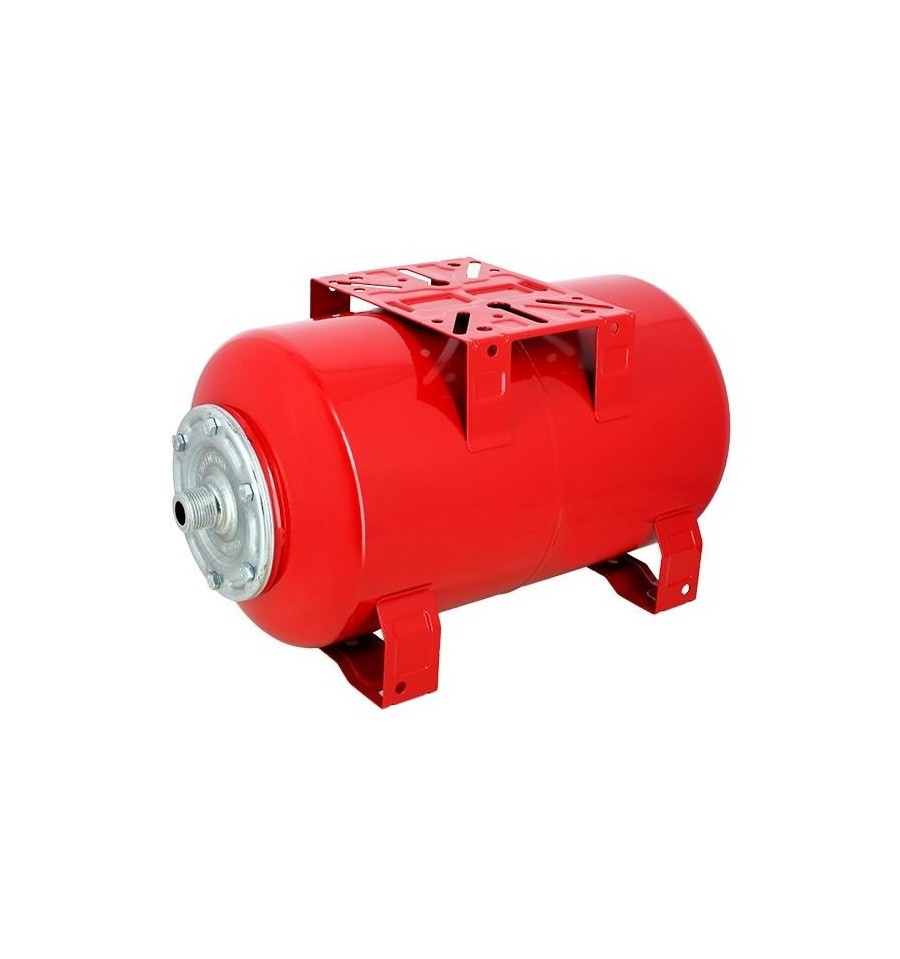

Réservoir à Vessie Horizontal - Ballon Surpresseur Hydropan - Massal - 10 bar Bride Acier

Réservoir à Vessie Horizontal - Ballon Surpresseur Hydropan - Massal - 10 bar. Bride en acier galvanisé. Pour réceptionner et stocker eau froide de forage / puisage.

Vessies en butyl plasto-élastique. Conforme ACS eau potable (attestation de conformité sanitaire fournie).

FABRICATION FRANCAISE en accord avec la Directive Européenne 2014/68/EU

Le réservoir MASSAL est une chaudronnerie industrielle qui fabrique des réservoirs à pression en France depuis 1920.


Réservoir garanti 2 ans. Vessie garantie 1 an.

RÉSERVOIR ACIER avec bride ACIER - PEINTURE EPOXY. Pression maximale 10 bar.

20 litres : Diam. 270 mm - Long. 420 mm - Poids 6 kg
50 litres : Diam. 360 mm - Long. 620 mm - Poids 12 kg
100 litres : Diam. 450 mm - Long. 740 mm - Poids 18 kg

RACCORDS  : 26/34 M. - (1")

Attention : Réservoir pré-gonflé à 1.5Bar

Ajuster la pression de pré-gonflage à la valve en fonction de la pression d'enclenchement de la pompe (Pression basse réglée au contacteur manométrique). La pression de pré-gonflage doit être d'environ 0.3Bar en dessous de la pression d'enclenchement.
Par exemple pour une pression d'enclenchement de 2Bar, régler la pression de pré-gonflage à environ 1.7Bar.

Equipement conforme à la directive DESP 2014/68/UE
Surveillance  : Soumis à visite + ré-épreuve
Température Mini / Maxi admissible -10/+100°C
Pression Mini / Maxi admissible 0/10Bar
Pression d'épreuve (PT) 15Bar
Type de fluide Eau / Air
Groupe de fluide Groupe 2
Membrane Caoutchouc synthétique avec ACS Eau Potable
Finition Peinture Epoxy

MISE EN SERVICE DES HYDROPANS

OPÉRATION 1 : Relier les conduites au réservoir, fixer le réservoir au sol.

OPÉRATION 2 : Réservoirs livrés d’usine avec une pression de pré-gonflage d’environ 1.3 B. Il convient d’ajuster cette pression en fonction de la pression d’enclenchement choisie moins 0.2 B. Injecter l’air par la valve. Tout pré-gonflage au delà de 3 B doit être effectué avec de l’eau dans la vessie à raison de 5% du volume total du réservoir. Il est conseillé de ne pas pré-gonfler au-delà de 5 B.

OPÉRATION 3 : Mettre la pompe en marche, ouvrir lentement la vanne d’isolement et arrêter le remplissage à la pression de déclenchement de la pompe.
Régler le déclenchement en agissant sur le pressostat.

OPÉRATION 4 : Ouvrir la vanne de vidange (ou une sortie quelconque). Arrêter la vidange à la pression d’enclenchement de la pompe. Régler la pression
d’enclenchement en agissant sur le pressostat.

Vérifications périodiques tous les deux mois : isoler, purger et vérifier la pression de pré-gonflage. Cette vérification périodique implique une étanchéité parfaite qui doit être elle-aussi vérifiée (par exemple à l’eau savonneuse).
