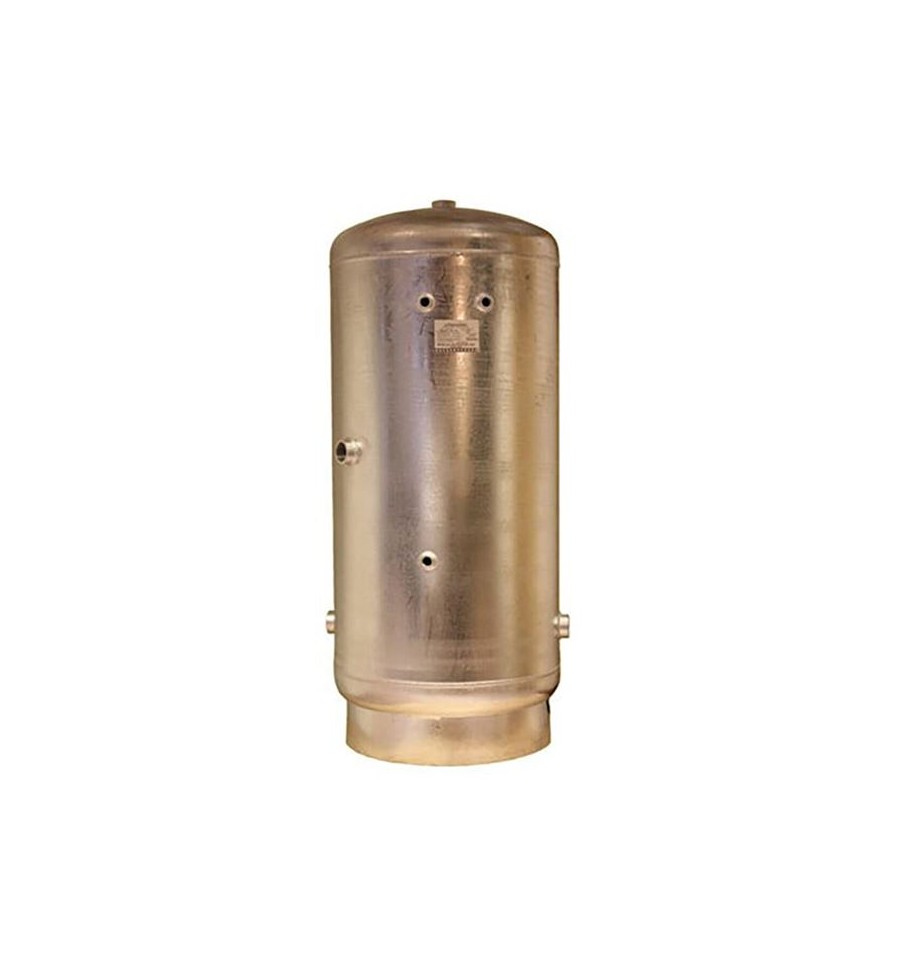

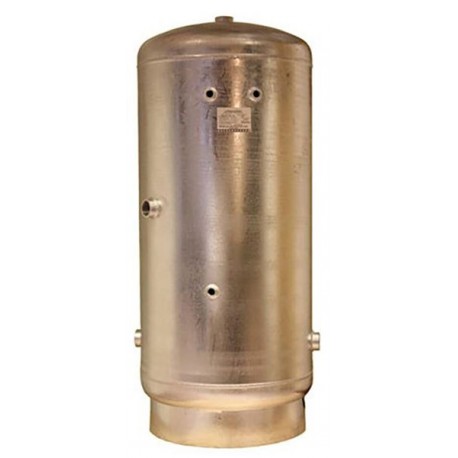

Réservoir Hydrophore Vertical - Ballon Surpresseur Galvanisé - Massal

FABRICATION FRANCAISE. Réservoir garanti 5 ans.

Equipé de :
- 3 manchons M1 - 2 - 3 pour le raccordement des tuyauteries.
- 2 manchons J1 - J3 pour recevoir éventuellement une garniture de niveau.
- 1 manchon J2 pour fixation du contacteur manométrique.
- 1 manchon destiné au branchement du système de renouvellement d'air de 33x42.
- 2 orifices J4 au centre du fond supérieur et inférieur.
- Les bouchons ne sont pas fournis.

A propos des Réservoirs Massal galvanisés 4 ou 6 bars, sans membrane

Fabrication en conformité avec la directive européenne : DESP 2014/68/UE (Ancienne DESP 97/23/CE)
Galvanisation intérieure et extérieur
Revêtement intérieur anti-corrosion

Qualité eau potable avec ACS (Attestation de Conformité Sanitaire fournie).

Il s'agit de réservoirs galvanisés de conception éprouvée et d'une grande facilité d'utilisation. Leur durée d'utilisation peut varier de 10 à 20 ans selon la qualité de l'eau. Le réservoir MASSAL est une chaudronnerie industrielle qui fabrique des réservoirs à pression en France depuis 1920 (usine à Agde dans l'Hérault).

Chaque réservoir est construit en tôle d’acier premier choix. Les soudures sont exécutées électriquement sur machines automatiques. Les fonds sont à grand rayon de carre ou elliptiques.

A volume identique et pression de gonflage égale, les réservoirs galvanisés ont la même réserve d'eau utile, c'est-à-dire que la quantité d'eau sous pression distribuée avant l'enclenchement de la pompe est identique à n'importe quel réservoir à vessie, diaphragme ou liner.

L'avantage indéniable du réservoir galvanisé est qu'il peut fonctionner sans pré-gonflage, sans qu'une détérioration ou qu'un problème de potabilité, intervienne.

Réservoir sur socle - Capacité de 100 à 1000 litres

Pour les modèles 6 bars de ballon surpresseur hydrophore

Equipement conforme à la directive : DESP 2014/68/UE
Code de Calcul : CODAP
Surveillance : Soumis à visite + ré-épreuve
Température Mini / Maxi :  +0/49°C
Pression Mini / Maxi : 0/6Bar - 0/5.99Bar (1000Litres)
Pression d'épreuve (PT) : 8.6Bar
Type de fluide : Air + Eau
Groupe de fluide : Groupe 2
Protection intérieure : Galvanisé et peinture époxy A.C.S.
Protection extérieure : Galvanisé

Soumis à visite de contrôle (40/80 mois) et à ré-épreuve (10 ans)

Fonctionnement des cuves / réservoirs "HYDROPHORE"

Le réservoir "Hydrophore", réservoir hydropneumatique sans membrane, s'utilise de la même façon qu'un réservoir "Hydropan" à membrane.

Il se raccorde au réseau, soit en dérivation en aval des pompes, soit en bout de collecteur principal de refoulement (anti-bélier).

Il peut être utilisé pour assurer :
- la protection anti-bélier (amortissement des coups de bélier en régimes transitoires),
- le maintien en pression (limitation du nombre de démarrage horaire des pompes),
- l'expansion sur un réseau fermé (absorption du volume d'expansion sur un réseau d'eau chaude).

1 - Mise en service

Sans pré-gonflage : Lorsque le ballon est raccordé, il suffit de démarrer la pompe. Le réservoir vide d’eau (donc plein d’air) se remplira de liquide et compressera l’air.

Avec pré-gonflage : Introduire de l’eau dans le ballon avec la pompe au dessus des manchons M 1-2 et effectuer un pré-gonflage d’air au moyen d’un compresseur jusqu’à 200gr au dessous de la pression d’enclenchement de la pompe.

2 - Principe général

Un réservoir Hydrophore de capacité et de pré-gonflage équivalent à celui d’un réservoir à vessie aura exactement le même volume d’eau utile (loi dite de BOYLE MARIOTTE).
Le volume utile dépend directement de la pression de pré-gonflage et des pressions d’enclenchement et de déclenchement de la pompe (réglage du pressostat).
Le matelas d’air doit être vérifié régulièrement afin d’éviter les démarrages intempestifs de la pompe.

Lorsqu’il y a une chute de pression dans la conduite, le réservoir restitue de l’eau à la conduite.
Quand la pression remonte dans la conduite, le réservoir se remplit en comprimant le volume d’air dans la cuve.

3 - Amortissement du coup de bélier

La chute de pression est amortie par la restitution d’eau du réservoir à la conduite de refoulement.
La remontée en pression est amortie par la restitution d’eau de la conduite de refoulement vers le réservoir et lors de la compression du volume d’air dans la cuve (dispersion d’énergie).

4 - Réalimentation en air des réservoirs

Ce type de réservoir étant sans vessie, il y a contact entre l’air et l’eau, entraînant une dissolution de l’air dans l’eau (diminution du volume d’air, réserve d’énergie) et donc une diminution de la protection anti-bélier.
Pour réalimenter la cuve en air, un radar mesure le niveau d’eau. Quand il devient trop haut, le radar envoie un signal et le compresseur se met en marche. Le niveau d’eau diminue alors jusqu'au niveau d’arrêt détecté par le radar. Le compresseur s’arrête à ce moment-là.
